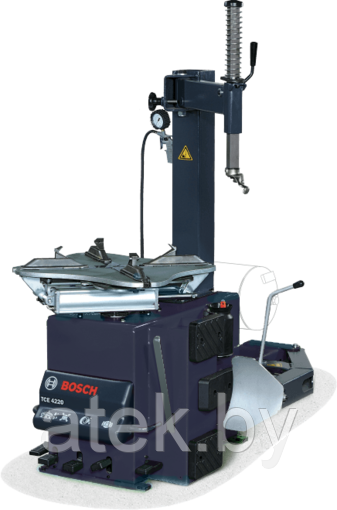

Полуавтоматический шиномонтажный стенд Bosch TCE 4220 S50



Простой и надежный полуавтоматический шиномонтажный станок с боковым отводом верхней монтажной лапы. Подходит для обслуживания колес среднего и старшего сегмента с резиной стандартного профиля.

Симметричный рабочий стол обеспечивает прочное центрирование диска без предварительной настройки. Увеличенная толщина стола позволит эксплуатировать станок при повышенных нагрузках без потери жесткости и точности механизма фиксации диска. Стол имеет два направления вращения.

Особенности конструкции

Качественное исполнение всех механических узлов и износоустойчивая конструкция пневматических цилиндров значительно увеличивает срок службы стенда.

• Манометр подкачки расположен на шланге подкачки;
• Зажимные кулачки из закаленной стали;
• Подвижные защитные пластины под кулачками предотвращают попадание грязи в механизм стола;
• Вращающийся ролик и съемная пластмассовая вставка на верхней монтажной головке предотвращают повреждение диска во время работы;
• Педали управления вращения столом расположены с двух сторон станка, чтобы мастер смог выбрать наиболее удобное рабочее положение.

Комплектация:

Монтажный станок	1 шт.
Пистолет для накачивания с регулятором подкачки  (манометр на рукоятке)	1 шт.
Монтировочный рычаг	1 шт.
Пластмассовая вставка для монтажной головки	5 шт.
Пластиковая накладка на тыльную сторону монтажной головки	1 шт.
Кисть и съемная емкость для монтажной пасты	1 шт.
Пневморазъемы для подключения станка	1 шт.

Удобство конструкции

Форма стола с выжимками в боковых гранях позволяет удобно ставить и снимать колесо с монтажного стола без риска повреждения диска. Увеличенная толщина стола позволит эксплуатировать станок при повышенных нагрузках без потери жесткости и точности механизма фиксации диска. Более старшая модель станка — TCE 4225 — укомплектована системой взрывной накачки шин, проводка которой осуществляется через специальные направляющие кулачки.

Технические характеристики

Крепление диска:	10” — 23”
Ширина диска:	3” — 11”
Максимальный диаметр колеса:	1000 мм
Пневматическое давление воздуха:	8 — 12 бар
Мощность двигателя:	0,55 кВт

Прочная фиксация диска

Надежные кулачки из закаленной стали, износостойкая конструкция кареток.

Удобство управления

Педали управления вращением стола полуавтоматических стендов продублированы с двух сторон, что позволяет мастеру выбрать наиболее удобное рабочее положение.

Защита станка

Сдвижные пластины, защищающие механизм стола от износа и попадания грязи.

Надежность элементов

Пневматический цилиндр отжима борта имеет внутреннюю пластиковую обойму, обеспечивающую защиту от коррозии, тем самым продлевая срок службы уплотнительных манжет

Без повреждений

Прочно фиксируемые при помощи металлического шплинта пластиковые накладки, исключающие повреждение диска (поставляются опционально).

Функциональный стол

Симметричный рабочий стол обеспечивает прочное центрирование диска без предварительной настройки. Стол имеет два направления вращения (и две скорости в автоматических модификациях станка). Конструкция стола базовых моделей станков позволяет фиксировать диск диаметром до 53,5 см захватом снаружи. Захватом изнутри диска станок позволяет обслуживать диски до 23”. Для колес большего диаметра предлагаются модели TCE 4430 и TCE 4460/4465, поддерживающие работу до 24" и 33" соответственно.

Надежные механизмы

Привод зажимов колеса осуществляется через С-образные рычаги, которые в любом положении зажимов обеспечивают правильное направление усилия, исключающее заклинивание и, как следствие, уменьшающее износ механизма фиксации колеса.
